DIAGNOSIS PERMASALAHAN PC MELALUI KODE BLUE SCREAN
RQL_NOT_LESS_OR_EQUAL (0X0000000A)
Error ini yang paling sering muncul pada saat terjadi Blue Screen.
Pesan kesalahan ini biasanya disebabkan kerena ada ketidakcocokan driver yang terinstall di komputer.
Penyebabnya:
- Driver yang bentrok atau tidak cocok
- Permasalahan pada Video Card, hal ini mencakup video card yang di overclock melebihi batas atau kamu baru berganti Video card dan kamu belum menguninstall driver Video card lama dari chipset berbeda
- Permasalahan pada Audio Card, meliputi kesalahan konfigurasi atau bug dalam driver sound card
Error ini yang paling sering muncul pada saat terjadi Blue Screen.
Pesan kesalahan ini biasanya disebabkan kerena ada ketidakcocokan driver yang terinstall di komputer.
Penyebabnya:
- Driver yang bentrok atau tidak cocok
- Permasalahan pada Video Card, hal ini mencakup video card yang di overclock melebihi batas atau kamu baru berganti Video card dan kamu belum menguninstall driver Video card lama dari chipset berbeda
- Permasalahan pada Audio Card, meliputi kesalahan konfigurasi atau bug dalam driver sound card
Solusi:
- Pesan Stop 0×0000000A kemungkinan muncul setelah menginstall driver, system service, ataupun firmware yang salah. Jika pesan Stop memberikan daftar nama driver, disable, hapus, atau roll back (mengembalikan driver ke versi yang bekerja dengan baik) driver yang salah tersebut. Jika men-disable atau menghapus driver menyelesaikan masalah, hubungi manufaktur device (hardware) yang bermasalah untuk kemungkinan update driver yang tersedia.
- Pesan Stop ini juga mungkin terjadi karena hardware yang rusak atau bermasalah. Jika pesan Stop menunjukkan sebuah kategori device tertentu (video atau disk adapter, contohnya), coba lepas atau ganti hardware tersebut untuk menentukan apakah benar hardware tersebut sumber masalahnya.
- Jika Anda tidak yakin dengan ketiga pesan di atas, cobalah mereset setting-an BIOS Anda menjadi seperti semula.
UNEXPECTED_KERNEL_MODE_TRAP (0X0000007F)
Bila kamu mendapatkan pesan error seperti ini, dapat disebabkan karena:
- Overclock Hardware yang berlebihan
- Komponen komputer yang terlalu panas
- BIOS yang korup
- Memory dan CPU yang cacat
solusi
• Berhenti pesan 0x7F biasanya karena cacat, rusak, atau gagal hardware memori. Jika Anda menambahkan hardware baru baru-baru ini, menghapus, dan menggantinya untuk menentukan apakah itu yang menyebabkan atau memberikan kontribusi terhadap masalah. Jalankan perangkat lunak diagnostik yang diberikan oleh sistem produsen untuk menentukan apakah komponen telah gagal.
• Menjalankan CPU nilai luar spesifikasi, yang dikenal sebagai "overclocking," dapat menyebabkan Berhenti 0x7F atau pesan kesalahan lain akibat penumpukan panas. Ketika mendiagnosis masalah pada sistem overclocked, pertama-tama memulihkan segala kecepatan clock dan bus pengaturan ke nilai-nilai yang direkomendasikan produsen untuk menentukan apakah ini menyelesaikan masalah.
• Masalah yang mungkin juga bisa disebabkan oleh retak, menggaruk jejak, atau komponen cacat pada motherboard. Jika semuanya gagal, mengambil sistem motherboard untuk perbaikan fasilitas untuk tes diagnostik.
• Berhenti pesan 0x7F dapat terjadi setelah menginstal aplikasi yang tidak kompatibel, driver, atau layanan sistem. Hubungi produsen perangkat lunak tentang kemungkinan Windows XP update yang spesifik. Menggunakan perangkat lunak diperbarui sangat penting untuk cadangan program, aplikasi multimedia, antivirus scanner, dan CD penguasaan alat.
DATA_BUS_ERROR
Pesan error ini disebabkan karena adanya kemungkinan bahwa memory atau slot memory di motherboard rusak.
solusi
- Pesan Stop ini biasanya terjadi akibat RAM, motherboard, Level 2 cache, atau memori video yang rusak. Jika sebelum munculnya pesan ini Anda memasang hardware baru, lepaskan untuk memastikan apakah hardware tersebut penyebabnya. Jalankan juga software diagnosa yang diberikan oleh manufaktur sistem Anda untuk memastikan jika ada komponen yang rusak.
- Pesan ini dapat juga terjadi setelah menginstall driver yang salah atau system services. Jika sebuah nama file disebutkan, cobalah men-disable, menghapus, atau roll back drivernya. Disable servis atau aplikasi dan pastikan hal ini menyelesaikan masalah. Jangan lupa untuk menghubungi manufaktur hardware tentang update driver yang tersedia.
- Harddisk yang corrupt dapat juga menyebabkan pesan Stop ini.
- Selain itu, penyebab lain adalah komponen motherboard yang retak, tergores, atau cacat.
Jika semua solusi tadi tidak ada yang berhasil, bawalah motherboard Anda ke bengkel komputer untuk diperiksa lebih lanjut
- Pesan Stop ini biasanya terjadi akibat RAM, motherboard, Level 2 cache, atau memori video yang rusak. Jika sebelum munculnya pesan ini Anda memasang hardware baru, lepaskan untuk memastikan apakah hardware tersebut penyebabnya. Jalankan juga software diagnosa yang diberikan oleh manufaktur sistem Anda untuk memastikan jika ada komponen yang rusak.
- Pesan ini dapat juga terjadi setelah menginstall driver yang salah atau system services. Jika sebuah nama file disebutkan, cobalah men-disable, menghapus, atau roll back drivernya. Disable servis atau aplikasi dan pastikan hal ini menyelesaikan masalah. Jangan lupa untuk menghubungi manufaktur hardware tentang update driver yang tersedia.
- Harddisk yang corrupt dapat juga menyebabkan pesan Stop ini.
- Selain itu, penyebab lain adalah komponen motherboard yang retak, tergores, atau cacat.
Jika semua solusi tadi tidak ada yang berhasil, bawalah motherboard Anda ke bengkel komputer untuk diperiksa lebih lanjut
PAGE_FAULT_IN_NONPAGED_AREA
Pesan error ini disebabkan karena adanya kerusakan hardware, termasuk memory utama, memory video card, atau memory di processor (L2 Cache)
solusi
- Jika Anda memasang hardware baru sebelum terjadi error, lepas dan gantilah dengan hardware baru untuk menentukan apakah hardware tersebut yang menyebabkan kerusakan ini. Anda juga dapat menjalankan software diagnosa yang disuplai oleh manufaktur hardware Anda untuk mengecek apakah hardware Anda rusak atau tidak.
- Pesan Stop 0×00000050 dapat terjadi setelah menginstall driver yang salah atau system services. Jika sebuah nama file disebutkan, cobalah men-disable, menghapus, atau roll back drivernya. Disable servis atau aplikasi dan pastikan hal ini menyelesaikan masalah. Jangan lupa untuk menghubungi manufaktur hardware tentang update driver yang tersedia. Jika driver baru tidak tersedia, coba gunakan driver dari alat yang mirip. Misalnya, printer Model 1100C menyebabkan pesan Stop 0×00000050, gunakan driver printer untuk Model 1100A atau Model 1000
VIDEO_DRIVER_INIT_FAILURE
Pesan error ini disebabkan karena adanya Kesalahan terjadi pada instalasi driver video card yang kurang sempurna, restart pada saat instalasi atau juga dapat terjadi karena kesalahan dalam instalasi driver
solusi
masuk ke Safe Mode lihat apakah masalah teratasi, jika teratasi, silahkan meng-upgrade driver graphi card terbaru, jika masih gagal, kemungkinan disebabkan oleh kartu grafis dan port paralel, buka "System Properties" di hardware -> Device Manager, double-klik LPT1 port untuk menghubungkan untuk print item tersebut, dalam "resource tab" hilangkan/unselect "use automatic configuration", kemudian "input I / O range "of" 03BC "to" 0378"
masuk ke Safe Mode lihat apakah masalah teratasi, jika teratasi, silahkan meng-upgrade driver graphi card terbaru, jika masih gagal, kemungkinan disebabkan oleh kartu grafis dan port paralel, buka "System Properties" di hardware -> Device Manager, double-klik LPT1 port untuk menghubungkan untuk print item tersebut, dalam "resource tab" hilangkan/unselect "use automatic configuration", kemudian "input I / O range "of" 03BC "to" 0378"
Posted by
Unknown
IDENTIFIKASI GEJALA DAN KERUSAKAN PADA KOMPUTER
1.Jika komputer mati (tidak ada reaksi apa-apa saat menekan tombol power), maka yang perlu dilakukan adalah :
1. Cek untuk memastikan kabel power sudah terpasang.
2. Jika ada UPS dengan soft power switch, tekan switch untuk menghidupkan UPS.
3. Perikasa power switch belakang di power supply apa ada.
4. Cek voltage switch di power supply. Jangan mencoba menghidupkan komputer jika voltage switch tidak terpasang dengan benar.
5. Cek koneki dalam komputer.
6. Cek power switch komputer untuk memastikan switch ini tidak rusak.
Jika mesin nyala tapi tidak Boot dengan benar atau sama sekali
2.BOOT ERROR MESSAGES
Yang harus dilakukan adalah cek dan atau coba :
1. Lepas removable disk yang ada dari drive dan restart.
2. Gunakan POST card.
3. Jalankan diagnotic utility.
4. Cek BIOS pada boot order.
5. Khusus Windows 2000/XP, jika konfigurasi hardware beubah, boot dengan boot disk. File boot ini mungkin perlu diedit.
3.Jika OS tidak ada cek dan atau coba :
1. Periksa boot order di BIOS.
2. Hard drive mungkin rusak. Tes dengan diagnotic utility, hard drive utility, FDISK, Partition Magic Drive Information, Disk Management pada komputer 2000 atau XP yang terpisah atau menggunakan hard drive tester basis hardware.
4.Jika komputer terkunci saat booting.
1. Cek BIOS apakah Plug and Play dienabled.
2. Driver mungkin tidak kompatibel dengan OS, khususnya 2000/XP. Boot dan masuk Safe Mode lalu cek Device Manager, atau gunakan konfigurasi Last Known Good atau System Restorasi.
3. Hardware device mungkin tidak berfungsi. Cek dengan POST card atau diagnotic utility, atau lepas semua peripheral dan sesekali gantilah.
5.Jika komputer boot langsung masuk Safe Mode.
1. Cobalah boot dan masuk ke Normal Mode. Ini mungkin berhasil.
2. Setelah boot ke Safe Mode, cek Device Manager barangkali ada masalah hardware dan konflik recource.
3. Gunakan POST card.
4. Jalankan diagnotic utility.
6.Jika Windows tidak shut down dengan benar, cek dan atau coba ;
1. Instal Windows update.
2. Cari Microsoft Knowledge Base untuk masalah shutdown, lebih khususnya pada versi Windows yang anda pakai.
7.Jika komputer jalannya payah, mungkin terkunci, cara menampilkan error message :
1. Scan komputer akan adanya virus dan malware.
2. Cek suhu, performa fan, dan sudahkah heat sink bertengger di CPU dengan bena.
3. Jalankan System File Checker.
4. Jalankan pembersih registry.
5. Gunakan diagnotic utility.
6. Jalankan 2000 emergency repair process atau reinstal yang ada.
7. Anda mungkin pakai Windows Me. Back up dan lakukan clean install dengan Windows XP.
8.Jika Windows tidak mau diinstal, cek dan atau coba :
1. Pastikan recource komputer melebihkan recource yang dibutuhkan Windows.
2. Temukan error message.
3. Tes hard drive. Gunakan utility dani manufacturer hard drive untuk mensetup drive.
4. Jalankan EZ BIOS untuk melihat apakah BIOS ini terinstal, jika ya, cobalah uninstal
6. Cek power switch komputer untuk memastikan switch ini tidak rusak.
Jika mesin nyala tapi tidak Boot dengan benar atau sama sekali
2.BOOT ERROR MESSAGES
Yang harus dilakukan adalah cek dan atau coba :
1. Lepas removable disk yang ada dari drive dan restart.
2. Gunakan POST card.
3. Jalankan diagnotic utility.
4. Cek BIOS pada boot order.
5. Khusus Windows 2000/XP, jika konfigurasi hardware beubah, boot dengan boot disk. File boot ini mungkin perlu diedit.
3.Jika OS tidak ada cek dan atau coba :
1. Periksa boot order di BIOS.
2. Hard drive mungkin rusak. Tes dengan diagnotic utility, hard drive utility, FDISK, Partition Magic Drive Information, Disk Management pada komputer 2000 atau XP yang terpisah atau menggunakan hard drive tester basis hardware.
4.Jika komputer terkunci saat booting.
1. Cek BIOS apakah Plug and Play dienabled.
2. Driver mungkin tidak kompatibel dengan OS, khususnya 2000/XP. Boot dan masuk Safe Mode lalu cek Device Manager, atau gunakan konfigurasi Last Known Good atau System Restorasi.
3. Hardware device mungkin tidak berfungsi. Cek dengan POST card atau diagnotic utility, atau lepas semua peripheral dan sesekali gantilah.
5.Jika komputer boot langsung masuk Safe Mode.
1. Cobalah boot dan masuk ke Normal Mode. Ini mungkin berhasil.
2. Setelah boot ke Safe Mode, cek Device Manager barangkali ada masalah hardware dan konflik recource.
3. Gunakan POST card.
4. Jalankan diagnotic utility.
6.Jika Windows tidak shut down dengan benar, cek dan atau coba ;
1. Instal Windows update.
2. Cari Microsoft Knowledge Base untuk masalah shutdown, lebih khususnya pada versi Windows yang anda pakai.
7.Jika komputer jalannya payah, mungkin terkunci, cara menampilkan error message :
1. Scan komputer akan adanya virus dan malware.
2. Cek suhu, performa fan, dan sudahkah heat sink bertengger di CPU dengan bena.
3. Jalankan System File Checker.
4. Jalankan pembersih registry.
5. Gunakan diagnotic utility.
6. Jalankan 2000 emergency repair process atau reinstal yang ada.
7. Anda mungkin pakai Windows Me. Back up dan lakukan clean install dengan Windows XP.
8.Jika Windows tidak mau diinstal, cek dan atau coba :
1. Pastikan recource komputer melebihkan recource yang dibutuhkan Windows.
2. Temukan error message.
3. Tes hard drive. Gunakan utility dani manufacturer hard drive untuk mensetup drive.
4. Jalankan EZ BIOS untuk melihat apakah BIOS ini terinstal, jika ya, cobalah uninstal
Posted by
Unknown
Pengecekan motherboard dan power supply
Caranya Cek Power Supply ATX :
1. Siapkan power supply yang akan dicek
2. Siapkan clip kertas yang telah diluruskan
3. Cari kabel yang berwarna hijau dan hitam, kemudian hubungkan dengan menggunakan klip kertas tersebut.
4. Colokkan kabel powernya ke listrik PLN.
5. Kalau Kipas Power Suplly berputar berarti power supply nyala dan sebaliknya.
6. Akan tetapi Kipas Power Suplly berputar belum tentu menandakan bahwa power supply itu bagus, karena ada banyak kasus power supply ATX itu mengalami arus/daya drop sehingga ketika disambungkan ke mainboard dan di bebani dengan harddisk, Komputer tetap tidak nyala / mati tapi kondisi fan masih berputar. Kondisi inilah yang dinamakan Power Supply Ngedrop.
Berikut tanda power supply yang drop :
1. Komputer sering Hang sendiri.
2. USB port menjadi tidak berfungsi.
3. Kadang-kadang komputer restart sendiri.
4. Komputer nyala tampil di monitor tapi harddisk tidak terdeteksi di BIOS.
a). Permasalahan yang mungkin terjadi Sistem komputer terdiri dari motherboard, daughter boards, power supply, floppy drives, monitor, keyboard, dan beberapa peralatan yang terhubung melalui konektor dan kabel. Masalah dalam satu peralatan akan berpengaruh terhadap operasi peralatan lainnya dan kadang-kadang mengganggu sistem operasi. Pengecekan berikut akan membantu memecahkan masalah.
# Cek sambungan kabel power supply utama dan kabel tegangan DC.
# Cek sambungan kabel keyboard
# Cek sambungan kabel monitor dan kabel daya monitor.
# Cek konfigurasi setting CMOS
# Cek sambungan kabel power dan kabel data drive.
# Cek semua daughter board atau card yang terpasang pada slot I/O
# Cek sambungan saklar reset
# Cek posisi kunci keyboard
# Cek semua IC yang terpasang
# Cek disket boot di drive A
# Cek sambungan speaker
Setelah semua pengecekan dilakukan, hidupkan saklar power dan cari pesan kesalahan POST. Dari pesan POST permasalahan dapat dilokalisir dan diperbaiki. Ketika POST tidak dapat berjalan, maka masalah terjadi pada motherboard dan rangkaian didalamnya. Dengan mengecek signal pada slot I/O masalah kerusakan pada motherboard dapat diidentifikasi sebab semua signal CPU terhubung ke slot I/O.
b). Procedure Diagnosa dan Troubleshooting
1). Cek 1. Power Supply Cek level tegangan power supply pada slot I/O
Diagnosa
* Apakah card utama tersambung dengan baik ?
* Apakah kipas power supply berputar ?
* Apakah sambungan P8 dan P9 tersambung dengan baik ?
Jika level tegangan tidak ada pada pin sambungan P8 dan P9 power supply, maka permasalahan ada pada rangkaian power supply. Perbaiki power supply dengan cara mengganti dengan power supply yang baru.
2) Cek 2. Signal clock
Ukur signal CLK, OSC, PCLK, RESET DRV, I/O
CH RDY, I/O CH CHK pada pin slot I/O dengan memakai
logic probe atau osiloskope.
Diagnosa
- Jika tidak ada signal CLK, OSC, PCLK, cek kristal dan rangkaian pembangkit clock
- Jika RESET DRV selalu tinggi, periksa signal power good, rangkaian power on reset dan kondisi saklar reset manual.
- Jika tidak ada signal I/O CH RDY dan I/O CH CHK lepas dan periksa semua daughter boards. Jika masih bermasalah, permasalahan ada pada motherboard dan tempat rangkaian. Cara perbaikannya adalah gantilah motherboard tersebut dengan motherboard yang baru.
3) Cek 3. CPU dan DMA Cek signal ALE, MEMR, MEMW, IOR, IOW, AEN dengan memakai logic probe atau osiloskope.
Diagnosa
* Apabila signal ALE, MEMR, MEMW, IOR, IOW bukan pulsa, cek motherboard bagian CPU
*
Apabila signal AEN bukan pulsa, cek bagian DMA. Cara perbaikannya
adalah gantilah motherboard tersebut dengan motherboard yang baru.
4) Cek 4. Cek Keyboard
* Cek signal KBCLK, KBDATA pada keyboard
*
Reset sistem dan tekan kunci pada keyboard cek signal pada jalur data
keyboard Diagnosa Jika KBCLK dan KBDATA ada dari keyboard kerusakan ada
pada jalur motherboard.
Cara perbaikannya adalah gantilah motherboard tersebut dengan motherboard yang baru.
Jika KBCLK dan KBDATA tidak ada dari keyboard kerusakan ada pada keyboard.
Rangkuman
1. Kerusakan pada PC terdiri dari kerusakan
internal (motherboard dan komponen yang ada didalamnya/system board)
dan eksternal (power supply, keyboard, mouse, disk drive, hardisk, dan
peripheral pendukung).
2. Kerusakan umum yang terjadi disebabkan oleh kurang baiknya koneksi/hubungan antara peripheral dengan motherboard.
3.
Langkah awal yang harus ditempuh dalam memperbaiki PC adalah mengecek
koneksi/sambungan peripheral ke motherboard dan sumber tegangan.
4. Perbaikan motherboard PC dilakukan dengan cara memperbaiki atau mengganti bagian/komponen yang rusak.Posted by
Unknown
PERIPHERAL
A. Pengertian peripheral :
Perangkat input/output yang merupakan bagian dan pendukung sistem.
Contoh : printer,modem,scanner,network card.
B. Peripheral dibagi menjadi 2 :
· Peripheral input : peripheral yang berfungsi memasukkan data /perintah ke komputer.
Contoh :
Lightpen
: alat yang menyerupai dan dapat memancarkan sinar untuk di tuliskan
langsung pada layar monitor/bidang data khusus dirancang untuk dapat
dutulisi dengan pena khusus.
Scanner : peripheral yang berfungsi memindai untuk mentransformasikan image grafis/teks ke dalam komputer.
Scanner : peripheral yang berfungsi memindai untuk mentransformasikan image grafis/teks ke dalam komputer.
Macam – macam :
ü Finger scan : jenis scanner yang berfungsi memindai sidik jari seseorang secara elektronik.
ü
Retina scan : jenis scanner yang berfungsi mengidentifikasi retina seseorang.
Barcode
: jenis scan yang berfungsi mengkonversi data barcode menjadi signal
digital guna mempercepat pemasukan data transaksi penjualan.

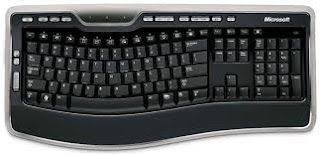

Keyboard : peripheral yang berfungsi memasukkan data berupa huruf/angka.
· Peripheral output : peripheral yang berfungsi menampilkan/mencetak data dalam media tertentu.
Contoh :
1. Printer : peripheral yang berfungsi mencetak berupa teks/gambar dari komputer ke media tertentu.
Macam – macam :
Ø Printer dot matrix : printer yang menggunakan hentakan jarum pada pita.
Ø Printer laser jet : jenis printer yang metode pencetakannya tinta bubuk atau yang biasa disebut toner dengan menggunakan perangkat infra merah.
Ø
Printer ink jet : jenis printer yang metode pencetakannya menggunakan tinta cair.
2. Monitor : peripheral yang berfungsi menampilkan data dalam media layar.
Macam – macam :
Ø Monitor CRT : monitor yang menggunakan tabung sinar katoda.
Monitor LCD :monitor yang menggunakan butiran manipulasi orientasi kristal.
A. Lain lain :
@. Modem (modulator demodulator): peripheral yang berfungsi mengubah signal digital menjadi signal analog / sebaliknya.
Macam – macam modem :
Modem internal : Modem yang dipasang ke slot ekspansi di dalam komputer.
1. Modem eksternal
Ø
Dial up : seperangkat protokol dan software yang digunakan untuk menghubungkan sebuah komputer ke internet service provider (ISP).
| |
Ø ADSL (Asymmetric
Digital Subscriber Line): sebuah teknologi interkoneksi data yang hanya
menggunakan kabel telepon biasa dengan kecepatan maximum Dowstream Up
To 8 Megabit per detik(Mbps) dengan jarak maksimal sekitar 6000 feet
(1.820 Meter), dan kecepatan maximum Upstream Up To 640 kilobit per
detik (Kbps).
Ø USB : modem perangkat yang dapat dihubungkan ke komputer menggunakan USB portabel perangkat tertentu yang terlihat mirip dengan flash drive USB
Touch screen : Layar sentuh yang berinteraksi dengan user melalui sentuhan tangan pada layar.
Kartu jaringan : perangkat yang menyediakan media untuk menghubungkan antar komputer dalam area yang di inginkan.
Posted by
Unknown
PERANGKAT PERIPHERAL
Perangkat peripheral adalah peralatan
tambahan yang akan dapat meningkatkan kemampuan komputer dalam bekerja.
Terdiri atas perangkat masukan, proses, dan keluaran. Alat ini biasanya
dipasang dalam slot-slot yang disediakan oleh mainboard komputer. Pada
umumnya alat ini berbentuk kartu atau card.
contoh perangkat peripheral :
1. LAN card
Kartu ini akan membuat komputer terhubung membentuk jaringan LAN.
2. VGA card
Kartu VGA dalam komputer generasi sekarang sudah menjadi satu dengan mainboard dengan memori sekitar 32 MB, tetapi kualitas grafisnya kurang bagus. Kualitas resolusi grafis monitor dapat ditingkatkan dengan cara menambahkan VGA card yang dipasang pada slot PCI (Peripheral Component Interconnect) dan AGP (Accelerated Graphics Port). Kapasitas memori VGA yang besar akan membuat tampilan grafis lebih bagus dan dapat digunakan untuk software game yang membutuhkan resolusi grafis yang tinggi. Saat ini peran AGP mulai digantikan dengan PCI Express.
contoh perangkat peripheral :
1. LAN card
Kartu ini akan membuat komputer terhubung membentuk jaringan LAN.
 |
| LAN CARD |
2. VGA card
Kartu VGA dalam komputer generasi sekarang sudah menjadi satu dengan mainboard dengan memori sekitar 32 MB, tetapi kualitas grafisnya kurang bagus. Kualitas resolusi grafis monitor dapat ditingkatkan dengan cara menambahkan VGA card yang dipasang pada slot PCI (Peripheral Component Interconnect) dan AGP (Accelerated Graphics Port). Kapasitas memori VGA yang besar akan membuat tampilan grafis lebih bagus dan dapat digunakan untuk software game yang membutuhkan resolusi grafis yang tinggi. Saat ini peran AGP mulai digantikan dengan PCI Express.
 |
| AGP ( VGA Card ) |
 |
| PCI EXPRESS ( VGA CARD ) |
3. Card Reader
Digunakan untuk membaca memori flash seperti :
4. Wireless network adapter
Alat ini memiliki fungsi yang sama dengan LAN card, tetapi membutuhkan alat lain, yaitu hub wireless dan router wireless. Dengan wireless network adapter, pemasangan jaringan tidak membutuhkanbanyak kabel. Jaringan yang terhubung dapat melalui udara. Terdapat dua jenis wireless, yaitu wireless network adapter yang dipasangkan pada slot PCI pada mainboard, dan wireless network adapter yang dipasangkan pada port USB.
5. Wireless router
Merupakan alat yang digunakan untuk membangun suatu jaringan nirkabel. Wireless router dapat digunakan untuk membagi koneksi internet broadband seperti jaringan internet, TV kabel, atau ADSL dengan membagi IP address pada komputer yang terhubung dalam jaringan.
6. PC camera
Alat ini digunakan untuk mengirim video sedara real-time kepada orang lain melalui komunikasi internet dengan teknologi webcam. Anda akan bisa melakukannya jika orang yang anda ajak komunikasi memiliki webcam juga.
7. Modem
Fungsinya adalah untuk mengakses internet. Alat ini mengubah sinyal analog menjadi sinyal digital atau sebaliknya dari kabel telepon sehingga komputer dapat terhubung dengan internet.
8. Sound card
Untuk menghasilkan suara, peralatan peripheral yang dibutuhkan adalah sound card. Komputer dapat dihubungkan ke organ bila sound card dilengkapi fasilitas MIDI (Music Instrument Device Interface) dan kabel MIDI untuk dihubungkan ke synthesizer. Memiliki microprocessor yang berfungsi untuk menghasilkan suara. Soun card untuk komputer sekarang ini telah terdapat langsung dalam mainboardnya (onboard).
Digunakan untuk membaca memori flash seperti :
- multimedia memory card (mmc)
- secure digital (SD)
- Extreme Digital (XD)
- memory stick
- compact flash
4. Wireless network adapter
Alat ini memiliki fungsi yang sama dengan LAN card, tetapi membutuhkan alat lain, yaitu hub wireless dan router wireless. Dengan wireless network adapter, pemasangan jaringan tidak membutuhkanbanyak kabel. Jaringan yang terhubung dapat melalui udara. Terdapat dua jenis wireless, yaitu wireless network adapter yang dipasangkan pada slot PCI pada mainboard, dan wireless network adapter yang dipasangkan pada port USB.
 |
Merupakan alat yang digunakan untuk membangun suatu jaringan nirkabel. Wireless router dapat digunakan untuk membagi koneksi internet broadband seperti jaringan internet, TV kabel, atau ADSL dengan membagi IP address pada komputer yang terhubung dalam jaringan.
6. PC camera
Alat ini digunakan untuk mengirim video sedara real-time kepada orang lain melalui komunikasi internet dengan teknologi webcam. Anda akan bisa melakukannya jika orang yang anda ajak komunikasi memiliki webcam juga.
7. Modem
Fungsinya adalah untuk mengakses internet. Alat ini mengubah sinyal analog menjadi sinyal digital atau sebaliknya dari kabel telepon sehingga komputer dapat terhubung dengan internet.
8. Sound card
Untuk menghasilkan suara, peralatan peripheral yang dibutuhkan adalah sound card. Komputer dapat dihubungkan ke organ bila sound card dilengkapi fasilitas MIDI (Music Instrument Device Interface) dan kabel MIDI untuk dihubungkan ke synthesizer. Memiliki microprocessor yang berfungsi untuk menghasilkan suara. Soun card untuk komputer sekarang ini telah terdapat langsung dalam mainboardnya (onboard).
9. TV tuner card
Alat ini mampu menampilkan gambar dari channel-channel televisi. Prinsip kerjanya sama seperti TV.
10. Capture card
Alat ini berfungsi untuk merekam gambar dari VCD/DVD atau camcorder (handycam). Capture card ada yang sudah menjadi satu dengan TV tuner, sehingga perekaman atau proses capture gambar dapat pula diambil melalui channel televisi yang sedang dipilih.
Alat ini mampu menampilkan gambar dari channel-channel televisi. Prinsip kerjanya sama seperti TV.
10. Capture card
Alat ini berfungsi untuk merekam gambar dari VCD/DVD atau camcorder (handycam). Capture card ada yang sudah menjadi satu dengan TV tuner, sehingga perekaman atau proses capture gambar dapat pula diambil melalui channel televisi yang sedang dipilih.
Posted by
Unknown
Komponen dan periferal kompute
- . KOMPONEN DAN PERIFERAL KOMPUTERKomputer merupakan rangkaian dari berbagai komponen dan partikelTerdiri atas: kelompok masukan (input device)perangkat pemrosesan (CPU)perangkat penyimpanan (storage device)perangkat keluaran (output device)
- . Sedangkan PeriferalAdalah perangkat input atau output yang merupakan bagian dari pendukung sistem. Periferal berdasarkan kegunaannya dibedakan menjadi dua. Yaitu : Periferal Utama (main peripheral) Periferal Pendukung (auxillary peripheral)
- . Periferal utama (main peripheral) yaitu peralatan yang harus ada dalam mengoperasikan komputer. Contoh periferal utama yaitu: monitor, keyboard dan mouse.Periferal pendukung (auxillary peripheral) yaitu peralatan yang tidak mesti ada dalam mengoperasikan komputer tetapi diperlukan untuk kegiatan tertentu.Contohnya yaitu: printer, scanner, joystick, speaker, dan lain-lain.
- . Input DeviceMerupakan perangkat keras yang memberikan sinyal masukan kepada sistem komputer untuk selanjutnya akan diproses dalam tahap pemrosesanContoh : a. Mouse c. Joystick b. Keyboard d. Scanner
- . MouseAlat untuk menggerakkan kursor dan memberikan perintah pada komputerKeyboardAlat masukan yang digunakan untuk memasukkan data berupa data teks berupa tanda baca, huruf, angka. Keyboard juga bisa untuk program perintah shortcut
- . JoystickPerangkat keras pada komputer yang biasa digunakan untuk bermain gameScannerAlat untuk mengopi teks maupun gambar grafis di komputer kemudian disimpan dalam bentuk file
- . Perangkat PemrosesanCPU (sentral processing unit) adalah otak dari komputer yang mengatur dan memproses seluruh kerja komputer. CPU terdiri atas mikroprosesor. Contoh CPU Intel ialah 8088 untuk PC XT dengan kecepatan 10 MHz dan 80286 untuk PC AT dengan kecepatan 16 MHz salah satu CPU jenis terbaru ialah intel Pentium IV dengan kecepatan 3,06 GHzContoh Perangkat Pemrosesan: Mainboard Sound Card VGA Card
- . MainboardPapan sirkuit utama untuk meletakkan berbagai komponen penting komputerSound CardKartu tambahan untuk mengolah suara input maupun output
- . VGA Card Alat untuk mengolah display yang akan ditampilkan di monitor VGA card sangat penting untuk menentukan kualitas gerak gambar 3D atau animasi pada permainan
- . STORAGE DEVICEInternal Storage Adalah storage yang berhubungan dengan CPUROM : memori yang isi di dalamnya tidak bisa dihapusRAM : alat penyimpanan sementara pada komputer Eksternal StorageAdalah storage yang dapat menyimpan data secara permanen walaupun komputer dimatikan- Harddisk : alat yang dapat menyimpan data meskipun tanpa aliran listrik- DVD : alat penympanan yang memiliki kapasitas 4 sampai 17 GB
- . Contoh Internal Storage ROMRAMContoh Eksternal StorageHarddiskDVD
- . Output DevicePerangkat pelengkap komputer untuk menampilkan dan mengeluarkan hasil proses kerja komputer Contoh : Monitor : adalah alat untuk menampilkan apa yang sedang dikerjakan komputer
- . Printeradalah alat untuk mencetak hasil kerja komputer dalam bentuk kertasSpeakeradalah alat untuk mengeluarkan suara
Posted by
Unknown
Langkah-langkah membuat partisi dan memformat hdd
Prosedur ini didasarkan pada HDD yang ada (Hard Disk Drive) menggunakan 'C' Drive. Jika Anda memiliki HDD dipartisi atau lebih dari satu HDD, huruf drive dialokasikan setelah C:. Eg D:, E: etc. Misalnya
D:, E: dll Jika Anda memiliki CD-ROM, maka secara otomatis
dialokasikan huruf drive berikutnya setelah partisi tertinggi pada HDD
Anda. Selama prosedur ini, CD-ROM dapat
berubah ke huruf drive yang berbeda, seperti yang dialokasikan secara
otomatis, jadi jangan khawatir jika perubahan.
Catatan:
Prosedur ini akan menghapus semua yang ada di HDD Anda, sehingga Anda
harus memastikan bahwa Anda sudah didukung, atau diambil salinan dari
semua dokumen penting Anda.Anda juga harus
memastikan bahwa Anda memiliki Sistem Operasi CD (yaitu Windows 95
atau Windows 98) dan semua disk asli Anda Program (Misalnya Office
95/97/2000, Word, Excel, Pekerjaan dll).
1) Jika Anda belum memiliki Startup Disk Windows, Anda harus membuat satu sekarang. Hal ini dilakukan sebagai berikut:
Settings | Control Panel | Add / Remove Programs | Startup Disk | Buat Disk
dan ikuti petunjuknya.
Settings | Control Panel | Add / Remove Programs | Startup Disk | Buat Disk
dan ikuti petunjuknya.
2) Ini akan boot ke menu dengan pilihan "dengan CD-ROM dukungan" dan "tanpa CD-ROM dukungan". Pilih opsi "dengan CD-ROM dukungan" dan Anda akan mendapatkan Prompt DOS. (C:\>). Pada titik ini, Anda harus memeriksa apakah Anda dapat menggunakan CD-ROM. Masukan CD, dan tipe E: dan Enter, dan melihat apakah sistem mengakui drive CD-ROM. Jika tidak, dan Anda tidak memiliki CD-ROM driver asli, maka Anda harus membatalkan proses ini.Jika Anda dapat melihat E: drive, Anda harus dapat mengetik DIR dan melihat daftar file. Jika demikian maka melanjutkan.
3) Anda mungkin akan diminta dengan pesan yang menanyakan apakah Anda ingin mengaktifkan dukungan disk besar. Pilih ya jika Anda memiliki Windows 98. Ini berarti bahwa partisi baru bisa dibuat dalam format lebih besar. It does not change any current setting or disk. Tidak mengubah setting arus atau disk. Setelah ini, Anda akan disajikan dengan menu FDISK.Ini terlihat seperti berikut, dan memiliki berbagai pilihan:
Pilih [4] untuk melihat pengaturan partisi saat ini tanpa mengubah apapun. Mencatat yang partisi primer dan yang Extended. (Type is PRI DOS or EXT DOS). (Tipe ini PRI DOS atau EXT DOS). Juga perhatikan, drive Perpanjangan memiliki drive logis dalam partisi DOS diperpanjang. Ini berarti bahwa jika itu adalah partisi DOS Primer HDD, maka huruf drive diberikan oleh sistem Eg C:. Misalnya C: Tapi
jika itu adalah partisi DOS diperpanjang (setiap partisi yang bukan
primer), maka huruf drive yang ditambahkan atau dihapus dengan
menggunakan FDISK, dan disebut sebagai Drive Logis.
Jika Anda perlu menghapus perluasan partisi, ikuti langkah berikut:
i) Pilih [3] dan tekan Enter untuk mendapatkan ke layar hapus.
ii) Pilih [3] dan tekan Enter untuk menghapus drive logis. You will be shown them here. Anda akan ditunjukkan di sini.
iii) Masukkan huruf drive yang akan dihapus dan tekan Enter.
iv) Ketik Volume Label dan tekan Enter.
v) Ketik Y dan tekan Enter untuk melanjutkan.
vi) Tekan Esc dua kali untuk kembali ke menu Fdisk.
Langkah selanjutnya adalah membuang partisi:
vii) Pilih [3] dan tekan Enter untuk mendapatkan ke layar hapus.
viii) Pilih [2] dan tekan Enter untuk menghapus sebuah partisi.
ix) Ketik Y dan Enter untuk melanjutkan dengan operasi menghapus.
x) Tekan Esc untuk kembali ke menu Fdisk.
xi) Tekan Esc untuk keluar dari Fdisk.
Catatan: Anda mungkin akan diminta dengan pesan bahwa FDISK mencoba untuk menulis ke sektor Jika demikian, pilih Lanjutkan.Kemudian Anda akan diminta untuk Restart sistem untuk mendapatkan perubahan sepenuhnya dilaksanakan.Ctrl-Alt-Del untuk melakukan hal ini.
Jika Anda perlu menghapus partisi utama, ikuti langkah berikut:
i) Pilih [3] dan tekan Enter untuk mendapatkan ke layar hapus.
ii) Pilih [1] dan tekan Enter untuk menghapus partisi Primary.
iii) Pilih [1] dan tekan Enter untuk menghapus.
iv) Ketik Volume Label dan tekan Enter.
v) Ketik Y dan tekan Enter untuk melanjutkan.
vi) Tekan Esc untuk kembali ke menu Fdisk.
vii) Tekan Esc untuk keluar dari Fdisk.
Jika Anda perlu membuat partisi DOS primer, ikuti langkah berikut:
i) Pilih [1] dan tekan Enter untuk sampai ke layar penciptaan DOS.
ii) Pilih [1] dan tekan Enter untuk membuat DOS Primer.
iii) Pilih
[Y] dan tekan Enter untuk menggunakan ruang maksimum atau [N] untuk
memungkinkan Anda untuk menentukan bagian dari disk untuk partisi ini. (Jika Anda memilih [N] maka Anda akan perlu untuk memasukkan jumlah atau persentase).
iv) Tekan Esc tiga kali untuk kembali ke DOS, dan kemudian restart sistem dengan Ctrl-Alt-Del.
Setelah Reboot, Anda siap untuk memformat partisi baru (primer atau Extended) di HDD.
2) Untuk memformat Tipe DOS Primer HDD
FORMAT C:
dan menunggu format selesai.
FORMAT C:
dan menunggu format selesai.
3) Hapus Windows Disk Startup, dan Reboot pada: Drive 'C'.
4) Jika CD-ROM tidak bisa diakui di DOS Prompt pada Langkah 2, kemudian load CD-ROM driver sekarang.
5) Perangkat lunak Windows akan memandu Anda melalui proses instalasi 98 sebagian besar otomatis Windows.
6) Dari sini, Anda dapat melanjutkan dan memuat semua program asli Anda perangkat lunak dan disk.
7) Jalankan Defragmentation, sebagai instalasi perangkat lunak dapat meninggalkan HDD baru cukup terfragmentasi.
Posted by
Unknown
wirreles hakking
WEP adalah Wired Equivalent Privacy. Ini merupakan standar untuk
enkripsi nirkabel sampai sekarang. Banyak orang bahkan tidak menggunakan
WEP karena keamanan yang lemah, repot, atau WEP sangat pointless,
karena bisa dicrack, walaupun biasanya memakan waktu cukup lama untuk
memperoleh cukup data untuk mendapatkan password WEP, terutama
password yang sangat panjang.
WEP terdiri dari password rahasia dan enkripsi. Password rahasia yang digunakan bersama antara akses point dan semua orang di jaringan nirkabel, terdiri dari 5 atau 13 karakter. Digunakan oleh proses enkripsi untuk komunikasi paket yang disamarkan sepanjang WLAN, atau Wireless Local Area Network. Semua paket yang unik dan acak, jadi jika seseorang melakukan crack pada satu paket key, mereka tidak dapat melihat apa yang dilakukan orang lain tanpa melakukan cracking pada mereka juga.
Ini semua dilakukan dengan menggunakan password rahasia bersamaan dengan tiga karakter (the Initialization Vector, atau IV) yang dipilih secara acak oleh perangkat nirkabel. Misalnya, jika Anda adalah password “hello”, mungkin membuat “abchello” untuk satu paket, dan “xyzhello” untuk lainnya.
WEP juga menggunakan XOR, atau Eksklusif ATAU, untuk enkripsi. XOR membandingkan dua bit, dan jika theyre berbeda, ia akan mengembalikan 1. Jika tidak, ia akan mengembalikan 0. Misalnya, 1 XOR 1 akan 0, dan 1 XOR 0 akan 1.
Array adalah variabel yang dapat menyimpan beberapa nilai. Misalnya, array abjad [26] akan terus nilai 26, yang diberi label 0 melalui 25.
Contoh:
alphabet[0] = ‘A’;
alphabet[1] = ‘B’;
void swap(char &first, char &second)
{
char temp = first;
first = second;
second = temp;
}
swap(alphabet[0], alphabet[1]);
Jika nilai-nilai array swapped randomely telah berkali-kali, maka tidak mungkin dikirim ke array elemen yang memegang nilai.
Algoritma yang sebenarnya digunakan oleh WEP untuk mengenkripsi paket yang adalah RC4. RC4 terdiri dari dua langkah: dengan password dan Penjadwalan Algoritma Pseudo Random Generasi Algoritma. Bagian pertama, yang Penjadwalan Algoritma password, atau KSA, seperti ini dalam kode C, assuming k [] adalah array dari password rahasia:
int n = 256;
char s[n];
// initialization
for (int i = 0; i <= (n – 1); i++) s[i] = i; int j = 0; // scrambling for (int l = 0; l <= (n – 1); l++) { j += s[l] + k[l]; swap(s[l], s[j]); }
Mari kita telaah kode di atas hingga kita tahu bahwa:
1. Integer ‘n’ menentukan seberapa kuay enkripsi yang kita buat. WEP disini menggunakan 256.
2. Array karakter ‘k’ adalah password rahasia yang dikombinasikan dengan tiga karakter palsu. Hal ini tidak berubah sama sekali dalam program ini.
3. Tanda ’//Inisialisasi’ hanya merupakan inisialisasi, sebanyak karakter 0-255.
4. Integer ‘j’ digunakan untuk memegang nilai selama scrambling. Selalu diinisialisasi ke 0, karena harus selalu di mulai 0.
5. Selanjutnya, (di mana ‘/ / scrambling’) scrambling proses dimulai. Pada dasarnya akan menghasilkan ‘s’ array “acak” dari sebelumnya ‘ s’ array yang ditentukan.
6. Di dalam lingkaran, yang pertama mereka merges password (k) dengan acak array (s) untuk membuat sebuah karakter selesai. Lalu, panggilan untuk swap () menempatkan ke dalam array dari karakter selesai.
Sekarang saatnya untuk bagian kedua dari algoritma RC4, maka Algoritma Pseudo Random Generation (PRGA). Bagian ini output streaming password berdasarkan KSA’s pseudo-acak array. Streaming key ini akan digabung dengan data cleartext untuk menciptakan data yang dienkripsi.
int i = 0;
int j = 0;
int z;
while (data_disini)
{
i++;
j += s[i];
swap(s[i], s[j]);
z = s[s[i] + s[j]];
// z is outputted here
// and then XOR’d with cleartext
}
1. Integers’ i ‘dan’ j ‘telah dideklarasikan dan diinisialisasi ke 0.
2. Terdapat satu lingkaran yang berjalan sampai akhir paket data tersebut tercapai.
3. ‘I’ adalah incremented dalam setiap perulangan dari lingkaran itu agar tetap berjalan.
4. ‘J’ memegang pseudo-nomor acak.
5. Pemanggil lain untuk swap () karakter yang aktif dalam s [i], dan s [j].
6. ‘Z’ dihitung dengan menambahkan s [i], dan s [j] dan mengambil nilai dalam elemen sesuai jumlah mereka. Alasan ini akan dijelaskan nanti.
7. ‘Z’ adalah XOR’d dengan cleartext untuk membuat teks baru dienkripsi.
Berhubung dgn putaran CRC stands for redundancy checksum. Ketika paket-paket yang dikirim ke seluruh jaringan, harus ada cara untuk mengetahui host menerima paket belum rusak dengan cara apapun. Ini adalah tujuan dari CRC. Sebelum data dikirim, CRC menghitung nilai, atau checksum, untuk paket yang akan dikirim dengan paket. Bila diterima, target host menghitung baru dari checksum menggunakan CRC. CRCs Jika cocok, maka paket dari kredibilitas telah dikonfirmasi.
Ringkasnya. Access Point menciptakan pseudo-acak karakter. Mereka bergabung dengan berbagi prechosen password untuk membuat password rahasia. KSA kemudian menggunakan password ini untuk membuat pseudo-acak array, yang digunakan oleh PRGA streaming untuk membuat key. Password ini kemudian di XOR dengan cleartext untuk menciptakan data dienkripsi, dan masuk ke dalam CRC dan membuat checksumnya.
Kemudian, untuk penerimaan host decrypts. Karakter ditambahkan oleh AP yang akan dihapus dan digabung dengan key untuk dikirim kembali bersama dengan password rahasia. Password masuk melalui seluruh proses RC4, dan XOR’d dengan teks terenkripsi, dan menciptakan cleartext checksum. Checksum akan dihapus dan dibuat yang kemudian dibandingkan untuk melihat apakah data selamat, dan apakah ini merupakan pengguna asli.
Bagian II: Cracking WEP
Sebelum kita masuk cracking WEP, mari kita bahas beberapa flaws dalam proses enkripsi:
* Ada 5% kesempatan bahwa nilai dalam s [0]-s [3] tidak akan berubah setelah tiga Iterasi oleh KSA.
* Yang pertama nilai dalam data dienkripsi adalah SNAP, yang 0xAA, atau 170 basis 10. Sniffing pertama dari byte dan teks terenkripsi XOR-ing dengan 170 akan memberikan output byte pertama dari PRGA.
* J format tertentu yang byte yang diberikan oleh AP akan menunjukkan bahwa ia adalah lemah dan mudah untuk di crack. Format ini (B + 3, 255, X), dimana B adalah byte dari password rahasia. Dimana X dapat bernilai apapun.
Kita akan berbicara tentang KSA sekarang. Mari kita menetapkan beberapa variabel untuk “pengujian”:
* Karakter kode yang diambil dari AP adalah 3255,7. Kami sniffed itu dari udara. Kami akan menggunakannya karena hasil tes telah menunjukkan itu adalah kode yang sangat lemah.
* Shared passwordnya adalah 22222. Dalam prakteknya, Anda tidak akan tahu ini.
* N adalah 256.
* Jika ada nilai di atas 256, modulo operasi akan digelar di atasnya. Nilai yang dihasilkan itulah yang akan digunakan.
* Array ‘s’ telah dipastikan, dengan nilai 0-255.
Buka program Kismet. Kismet adalah scanner nirkabel bebas untuk Linux. Bila Anda membukanya, Anda akan melihat daftar WLAN yang berada dalam jangkauan. Pilih salah satu dan buat catatan dari keempat rincian berikut ini (perlu diketahui bahwa target komputer didapat dari setiap host pada WLAN):
* AP MAC Address
* MAC Address komputer target.
* WEP – Key digunakan
* Wi-Fi- saluran yang digunakan
Buka Aircrack dan anda akan mulai menangkap paket-paket. Anda juga akan menangkap IVs. Tapi ini memakan waktu lama. Ia bahkan dapat berlangsung selama beberapa jam atau hari untuk menangkap jumlah IVs ke crack password WEP.
Untungnya, kami dapat mempercepatnya. Misalnya, jika WLAN sangat sibuk, maka akan lebih banyak lalu lintas paket IVs, sehingga IVs lebih mudah diambil. Jika kami terus ping ke jaringan, akan menghasilkan lebih banyak paket data.
ping-t-l 50000 ip_address
Jadi apa yang harus dilakukan sekarang? Kami memiliki sedikit data, tetapi kita harus mendapatkan password WEP di sini. Ada waktu untuk meloloskan void11. Void11 yang di deauthenticate AP ke semua host yang ada disana. Cutting off dilakukan hingga ke seluruh host. Hal pertama yang dilakukan dalam hal ini adalah automaticall yang akan mencoba untuk menyambung kembali koneksi ke AP.
Namun ada teknik lain yang disebut replay attack. Ini menangkap sebuah paket dari sebuah host pada WLAN, kemudian melakukan spoofs host dan terus mengulang paket berulang ulang. Menghasilkan lalu lintas paket data yang sangat besar. Yang terbaik dari program ini adalah airreplay. Ini adalah untuk apa void11 digunakan.
Buka airodump. Sekarang, ucapkan terima kasih kepada Replay Attack. IV berjalan sekitar 200 per detik. Wow! Anda mungkin akan mendapatkan semua paket yang diperlukan dalam waktu 10 menit. Semua IVs sedang ditulis ke dalam file yang akan diambil. Kemudian buka aircrack. Aircrack akan membaca semua IVs yang di ambil dari file, dan melakukan analisis statistik pada file tsb. Lalu, ia akan berusaha untuk brute force file” yang ada
WEP terdiri dari password rahasia dan enkripsi. Password rahasia yang digunakan bersama antara akses point dan semua orang di jaringan nirkabel, terdiri dari 5 atau 13 karakter. Digunakan oleh proses enkripsi untuk komunikasi paket yang disamarkan sepanjang WLAN, atau Wireless Local Area Network. Semua paket yang unik dan acak, jadi jika seseorang melakukan crack pada satu paket key, mereka tidak dapat melihat apa yang dilakukan orang lain tanpa melakukan cracking pada mereka juga.
Ini semua dilakukan dengan menggunakan password rahasia bersamaan dengan tiga karakter (the Initialization Vector, atau IV) yang dipilih secara acak oleh perangkat nirkabel. Misalnya, jika Anda adalah password “hello”, mungkin membuat “abchello” untuk satu paket, dan “xyzhello” untuk lainnya.
WEP juga menggunakan XOR, atau Eksklusif ATAU, untuk enkripsi. XOR membandingkan dua bit, dan jika theyre berbeda, ia akan mengembalikan 1. Jika tidak, ia akan mengembalikan 0. Misalnya, 1 XOR 1 akan 0, dan 1 XOR 0 akan 1.
Array adalah variabel yang dapat menyimpan beberapa nilai. Misalnya, array abjad [26] akan terus nilai 26, yang diberi label 0 melalui 25.
Contoh:
alphabet[0] = ‘A’;
alphabet[1] = ‘B’;
void swap(char &first, char &second)
{
char temp = first;
first = second;
second = temp;
}
swap(alphabet[0], alphabet[1]);
Jika nilai-nilai array swapped randomely telah berkali-kali, maka tidak mungkin dikirim ke array elemen yang memegang nilai.
Algoritma yang sebenarnya digunakan oleh WEP untuk mengenkripsi paket yang adalah RC4. RC4 terdiri dari dua langkah: dengan password dan Penjadwalan Algoritma Pseudo Random Generasi Algoritma. Bagian pertama, yang Penjadwalan Algoritma password, atau KSA, seperti ini dalam kode C, assuming k [] adalah array dari password rahasia:
int n = 256;
char s[n];
// initialization
for (int i = 0; i <= (n – 1); i++) s[i] = i; int j = 0; // scrambling for (int l = 0; l <= (n – 1); l++) { j += s[l] + k[l]; swap(s[l], s[j]); }
Mari kita telaah kode di atas hingga kita tahu bahwa:
1. Integer ‘n’ menentukan seberapa kuay enkripsi yang kita buat. WEP disini menggunakan 256.
2. Array karakter ‘k’ adalah password rahasia yang dikombinasikan dengan tiga karakter palsu. Hal ini tidak berubah sama sekali dalam program ini.
3. Tanda ’//Inisialisasi’ hanya merupakan inisialisasi, sebanyak karakter 0-255.
4. Integer ‘j’ digunakan untuk memegang nilai selama scrambling. Selalu diinisialisasi ke 0, karena harus selalu di mulai 0.
5. Selanjutnya, (di mana ‘/ / scrambling’) scrambling proses dimulai. Pada dasarnya akan menghasilkan ‘s’ array “acak” dari sebelumnya ‘ s’ array yang ditentukan.
6. Di dalam lingkaran, yang pertama mereka merges password (k) dengan acak array (s) untuk membuat sebuah karakter selesai. Lalu, panggilan untuk swap () menempatkan ke dalam array dari karakter selesai.
Sekarang saatnya untuk bagian kedua dari algoritma RC4, maka Algoritma Pseudo Random Generation (PRGA). Bagian ini output streaming password berdasarkan KSA’s pseudo-acak array. Streaming key ini akan digabung dengan data cleartext untuk menciptakan data yang dienkripsi.
int i = 0;
int j = 0;
int z;
while (data_disini)
{
i++;
j += s[i];
swap(s[i], s[j]);
z = s[s[i] + s[j]];
// z is outputted here
// and then XOR’d with cleartext
}
1. Integers’ i ‘dan’ j ‘telah dideklarasikan dan diinisialisasi ke 0.
2. Terdapat satu lingkaran yang berjalan sampai akhir paket data tersebut tercapai.
3. ‘I’ adalah incremented dalam setiap perulangan dari lingkaran itu agar tetap berjalan.
4. ‘J’ memegang pseudo-nomor acak.
5. Pemanggil lain untuk swap () karakter yang aktif dalam s [i], dan s [j].
6. ‘Z’ dihitung dengan menambahkan s [i], dan s [j] dan mengambil nilai dalam elemen sesuai jumlah mereka. Alasan ini akan dijelaskan nanti.
7. ‘Z’ adalah XOR’d dengan cleartext untuk membuat teks baru dienkripsi.
Berhubung dgn putaran CRC stands for redundancy checksum. Ketika paket-paket yang dikirim ke seluruh jaringan, harus ada cara untuk mengetahui host menerima paket belum rusak dengan cara apapun. Ini adalah tujuan dari CRC. Sebelum data dikirim, CRC menghitung nilai, atau checksum, untuk paket yang akan dikirim dengan paket. Bila diterima, target host menghitung baru dari checksum menggunakan CRC. CRCs Jika cocok, maka paket dari kredibilitas telah dikonfirmasi.
Ringkasnya. Access Point menciptakan pseudo-acak karakter. Mereka bergabung dengan berbagi prechosen password untuk membuat password rahasia. KSA kemudian menggunakan password ini untuk membuat pseudo-acak array, yang digunakan oleh PRGA streaming untuk membuat key. Password ini kemudian di XOR dengan cleartext untuk menciptakan data dienkripsi, dan masuk ke dalam CRC dan membuat checksumnya.
Kemudian, untuk penerimaan host decrypts. Karakter ditambahkan oleh AP yang akan dihapus dan digabung dengan key untuk dikirim kembali bersama dengan password rahasia. Password masuk melalui seluruh proses RC4, dan XOR’d dengan teks terenkripsi, dan menciptakan cleartext checksum. Checksum akan dihapus dan dibuat yang kemudian dibandingkan untuk melihat apakah data selamat, dan apakah ini merupakan pengguna asli.
Bagian II: Cracking WEP
Sebelum kita masuk cracking WEP, mari kita bahas beberapa flaws dalam proses enkripsi:
* Ada 5% kesempatan bahwa nilai dalam s [0]-s [3] tidak akan berubah setelah tiga Iterasi oleh KSA.
* Yang pertama nilai dalam data dienkripsi adalah SNAP, yang 0xAA, atau 170 basis 10. Sniffing pertama dari byte dan teks terenkripsi XOR-ing dengan 170 akan memberikan output byte pertama dari PRGA.
* J format tertentu yang byte yang diberikan oleh AP akan menunjukkan bahwa ia adalah lemah dan mudah untuk di crack. Format ini (B + 3, 255, X), dimana B adalah byte dari password rahasia. Dimana X dapat bernilai apapun.
Kita akan berbicara tentang KSA sekarang. Mari kita menetapkan beberapa variabel untuk “pengujian”:
* Karakter kode yang diambil dari AP adalah 3255,7. Kami sniffed itu dari udara. Kami akan menggunakannya karena hasil tes telah menunjukkan itu adalah kode yang sangat lemah.
* Shared passwordnya adalah 22222. Dalam prakteknya, Anda tidak akan tahu ini.
* N adalah 256.
* Jika ada nilai di atas 256, modulo operasi akan digelar di atasnya. Nilai yang dihasilkan itulah yang akan digunakan.
* Array ‘s’ telah dipastikan, dengan nilai 0-255.
Buka program Kismet. Kismet adalah scanner nirkabel bebas untuk Linux. Bila Anda membukanya, Anda akan melihat daftar WLAN yang berada dalam jangkauan. Pilih salah satu dan buat catatan dari keempat rincian berikut ini (perlu diketahui bahwa target komputer didapat dari setiap host pada WLAN):
* AP MAC Address
* MAC Address komputer target.
* WEP – Key digunakan
* Wi-Fi- saluran yang digunakan
Buka Aircrack dan anda akan mulai menangkap paket-paket. Anda juga akan menangkap IVs. Tapi ini memakan waktu lama. Ia bahkan dapat berlangsung selama beberapa jam atau hari untuk menangkap jumlah IVs ke crack password WEP.
Untungnya, kami dapat mempercepatnya. Misalnya, jika WLAN sangat sibuk, maka akan lebih banyak lalu lintas paket IVs, sehingga IVs lebih mudah diambil. Jika kami terus ping ke jaringan, akan menghasilkan lebih banyak paket data.
ping-t-l 50000 ip_address
Jadi apa yang harus dilakukan sekarang? Kami memiliki sedikit data, tetapi kita harus mendapatkan password WEP di sini. Ada waktu untuk meloloskan void11. Void11 yang di deauthenticate AP ke semua host yang ada disana. Cutting off dilakukan hingga ke seluruh host. Hal pertama yang dilakukan dalam hal ini adalah automaticall yang akan mencoba untuk menyambung kembali koneksi ke AP.
Namun ada teknik lain yang disebut replay attack. Ini menangkap sebuah paket dari sebuah host pada WLAN, kemudian melakukan spoofs host dan terus mengulang paket berulang ulang. Menghasilkan lalu lintas paket data yang sangat besar. Yang terbaik dari program ini adalah airreplay. Ini adalah untuk apa void11 digunakan.
Buka airodump. Sekarang, ucapkan terima kasih kepada Replay Attack. IV berjalan sekitar 200 per detik. Wow! Anda mungkin akan mendapatkan semua paket yang diperlukan dalam waktu 10 menit. Semua IVs sedang ditulis ke dalam file yang akan diambil. Kemudian buka aircrack. Aircrack akan membaca semua IVs yang di ambil dari file, dan melakukan analisis statistik pada file tsb. Lalu, ia akan berusaha untuk brute force file” yang ada
Posted by
Unknown
